PlusTrad 1 系列
20KVA 至 200KVA
(含隔離變壓器)
(含隔離變壓器)

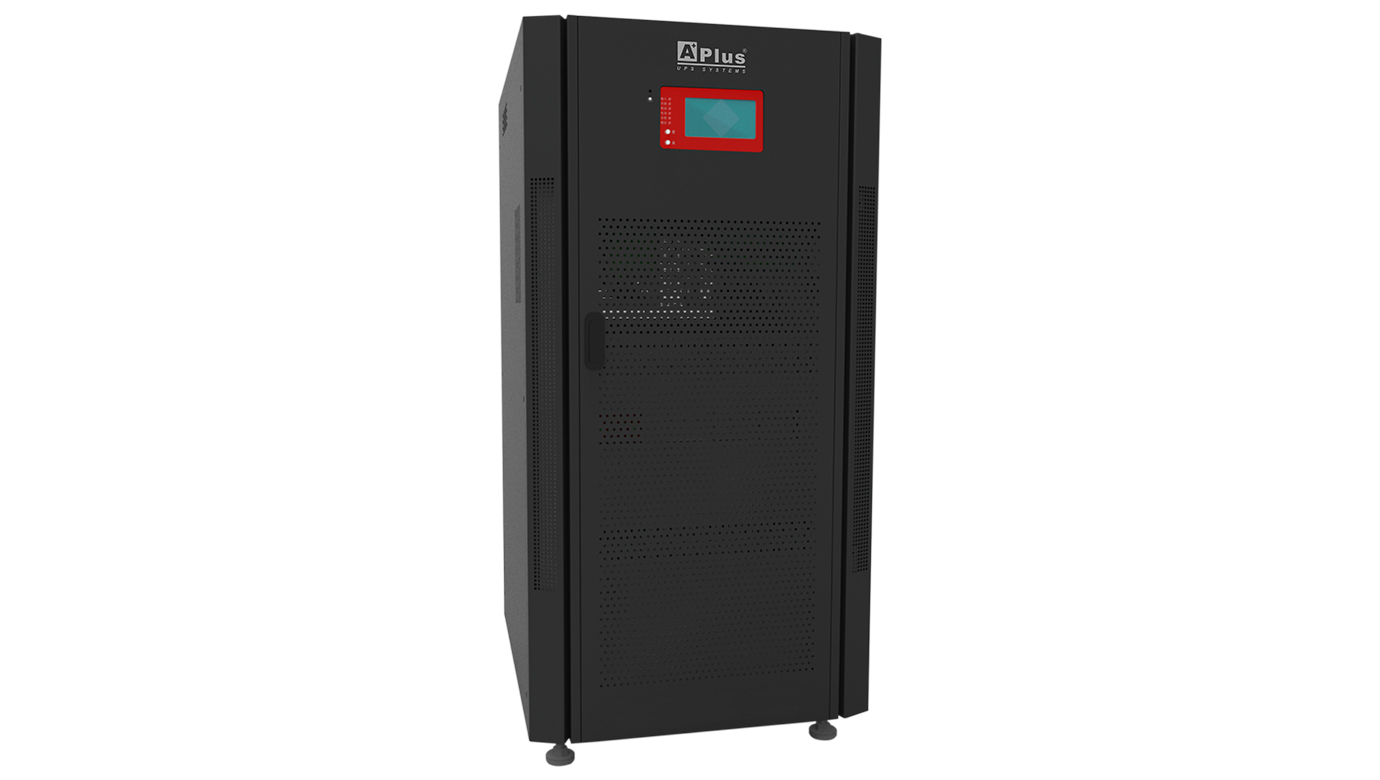

PlusTrad 1系列 20KVA至200KVA UPS為低頻純正弦波設計在線式不斷電系統，內嵌隔離變壓器，提供雙重轉換，三相輸入輸出等功能。優化的電池充電系統可使UPS較短的充電時間下仍提供較長的供電時間，其溫度補償系統也可達到延長電池使用壽命的效果。本機採用DSP技術，以快速回應不同的電源問題，並確保負載供電不間斷，無論是用於能源、交通運輸、辦公室、醫療設備、機房、數據中心或其他重要設備等領域都是您理想的選擇。
● DSP控制。
● 低頻設計。
● 冷啟動模式。
● 智慧型電池管理。
● 與發電機可兼容。
● 雙轉換技術設計。
● 雙電源供電(選配)。
● 電氣隔離變壓設計。
● 高逆變模式效率>92%。
● 可完全接收不穩定負載。
● 20KVA至200KVA的大容量範圍。
● 可並聯成N+1冗餘系統，擴充容量。
● 通訊介面系統(支援RS232、SNMP、GPRS)。
● 低頻設計。
● 冷啟動模式。
● 智慧型電池管理。
● 與發電機可兼容。
● 雙轉換技術設計。
● 雙電源供電(選配)。
● 電氣隔離變壓設計。
● 高逆變模式效率>92%。
● 可完全接收不穩定負載。
● 20KVA至200KVA的大容量範圍。
● 可並聯成N+1冗餘系統，擴充容量。
● 通訊介面系統(支援RS232、SNMP、GPRS)。
| 型號 | PlusTrad 1-20KS~30KS | PlusTrad 1-40KS~80KS | PlusTrad 1-100KS~120KS | PlusTrad 1-160KS~200KS |
| 轉換 | 0ms 無間斷切換 | |||
| 設計技術 | 使用雙轉換(IGBT)技術 | |||
| 輸入 | ||||
| 電壓 | 3x220/380 vac ±25% ; 277/480 或 120/208 或 127/220 ±20% | |||
| 頻率 | 50Hz ±15% | |||
| 相線設計 | 三相+N(中性線)+E(地線) | |||
| 輸出 | ||||
| 電壓(可調整) | 3x220/380 vac ±1% ; 277/480 或 120/208 或 127/220 ±1%(可選擇更多電壓範圍) | |||
| 頻率 | 50Hz +/-0.1% | |||
| 波形 | 純正弦波(藉由高頻PWM逆變器所產生) | |||
| 諧波失真率 | <2% 線性負載 /<5% 非線性負載 | |||
| 波峰因數 | 3:1 | |||
| 功率因數 | 1 | |||
| 過載恢復時間 | 自行轉換至UPS | |||
| 電壓變動率 | 負載平衡: ±1% | |||
| 過載容量 | 12分鐘125%, 1分鐘150% | |||
| 相線設計 | 三相電源+中性線+地線 | |||
| 電池 | ||||
| 類型 | 鉛酸電池 | |||
| 數量 | 32顆(17-32pcs, 可調整數量) | |||
| 電壓 | 384V, 可浮充至435V(可調節) | |||
| 標準充電時間 | 4-8小時, 90% | |||
| 電池管理 | 自動化測試, 可調整轉換點、電池與警報設定 | |||
| 電池保護 | 熔斷保護, 電池開關, 溫度補償, 定期檢測, 軟體保護, 過電壓保護 | |||
| 電池整流 | 軟體保護, 輸入開關, 過電流保護, 過溫保護 | |||
| 保護裝置 | ||||
| 硬體保護 |
輸入/輸出、電池及旁路的斷路器 | |||
| 直流保險絲, 風扇, 冗餘電源, 溫度感測器, 啟動/停止開關, 聲音警報 | ||||
| 旁路開關 |
靜態開關, 支援自動和手動操作, 維護不中斷 | |||
| 外接旁路開關 | ||||
| 緊急開關 | 遠端操作/內建緊急關閉電源(EPO) | |||
| 監控與通訊介面 | ||||
| 前面板 | 互動式液晶螢幕(觸控式) | |||
| 警報聲 | 機器出現異常時會有警示聲及警示畫面 | |||
| 通訊介面 | RS232, SNMP-RJ45, GPRS模組(可遠端監控) | |||
| 效率 | 智慧節能模式>98%, 逆變模式>92%, AC-AC轉換模式>91% | |||
| 海拔高度 | 1000m(海拔高度每上升 100m, 功率則下降 1%, 可承受最高海拔高度為4000m) | |||
| 噪音 | 距離1.5公尺<60db | |||
| 相對溼度 | 0-95%(不凝結) | |||
| 溫度 | 0°C-40°C | |||
| 尺寸 | ||||
| UPS(長*寬*高) | 540*622*1125 | 664*865*1548 | 966*890*1748 | 1160*1043*1900 |
| 重量(kg) | 225/273 | 437/500/600 | 700/740 | 810/850 |
