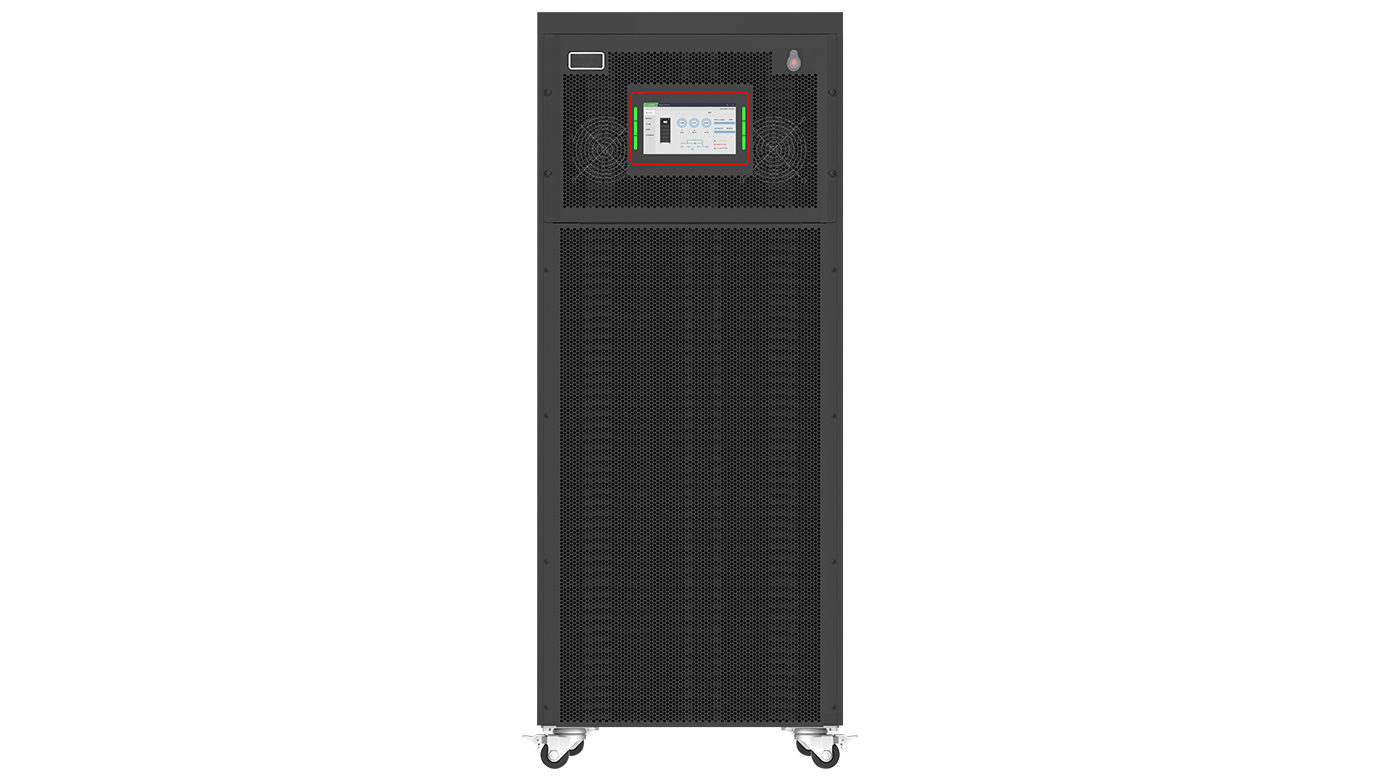

PlusMAX 4 系列
10KVA 至 80KVA (380/220V)
(內建電池機型)
(內建電池機型)
PlusMAX 4系列 10KVA至80KVA UPS為高頻純正弦波設計的在線式不斷電系統，具有卓越的性能，可提供雙重轉換，並採用三相輸入與輸出技術。
不斷電系統將提供完善的電源保護，並有效解決多種電源問題，適用於政府機構以及電信、金融、交通運輸、製造和能源等各種行業。
不斷電系統將提供完善的電源保護，並有效解決多種電源問題，適用於政府機構以及電信、金融、交通運輸、製造和能源等各種行業。

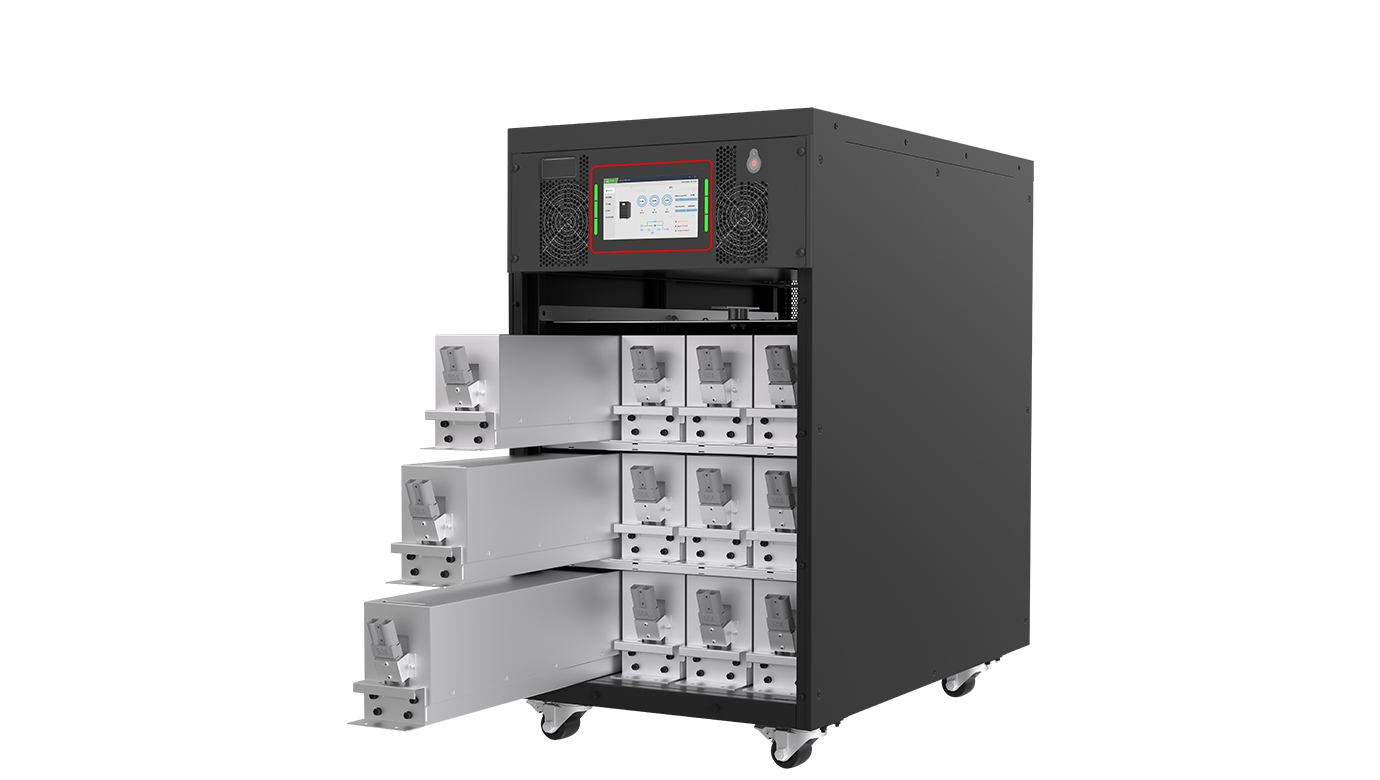

● 可選配電池托盤，內建電池可配置多達16個電池模組。
● 具有loT功能的7吋觸控式液晶螢幕。
● 高可靠性和環境適應性。
● 小體積且具高功率密度。
● 高頻設計。
● 具有loT功能的7吋觸控式液晶螢幕。
● 高可靠性和環境適應性。
● 小體積且具高功率密度。
● 高頻設計。
| 型號 | PlusMAX 4-10KS | PlusMAX 4-15KS | PlusMAX 4-20KS | PlusMAX 4-30KS | PlusMAX 4-40KS | PlusMAX 4-60KS | PlusMAX 4-80KS |
| 額定功率 | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 60KVA | 80KVA |
| 輸入 | |||||||
| 相線 | 三相五線(三項+中性線+保護地線) | ||||||
| 額定電壓 | 380/400/415Vac (L-L); 220/230/240Vac (L-N) | ||||||
| 額定頻率 | 50/60Hz | ||||||
| 輸入功率因數 | >0.99 | ||||||
| 電流總諧波失真(THDi) | THDi<3% (100% 線性負載) | ||||||
| 電壓範圍 | 滿載時 304~478Vac (L-L) ; 功率: 100%降額至75% (線性降額)時 304~228Vac (L-L) | ||||||
| 頻率範圍 | 40-70Hz | ||||||
| 電池 | |||||||
| 額定電壓 | ±240VDC | ||||||
| 電池規格 | 12VDC/7~9Ah | ||||||
| 電池數量 | 120顆 | 160顆 |
|||||
| 充電容量 | 20% *輸出功率 | ||||||
| 充電準度 | ±1% | ||||||
| 旁路 | |||||||
| 額定電壓 | 380/400/415Vac (L-L); 220/230/240Vac (L-N) | ||||||
| 電壓範圍 | 範圍：-40%~+25%, 可調(預設值)-20%~+15% | ||||||
| 頻率範圍 | 50/60Hz, 可調: ±1Hz, ±3Hz, ±5Hz | ||||||
| 逆變 | |||||||
| 額定電壓 | 380/400/415Vac (L-L); 220/230/240Vac (L-N) | ||||||
| 額定頻率 | 50/60Hz | ||||||
| 功率因數 | 1 | ||||||
| 電壓準度 | ±1.0% | ||||||
| 負載回應 | <5%(20% - 80% -20% 階段負載) | ||||||
| 恢復時間 | <20ms(0% - 100% -0% 階段負載) | ||||||
| 總電壓諧波失真 | <1%(線性負載), 非線性負載<5%(依照IEC 62040-3標準進行測試) | ||||||
| 過載 | 110%, 1小時後轉旁路 ; 125%, 10分鐘後轉旁路 ; 150%, 1分鐘後轉旁路 ; > 150%, 200ms後轉旁路 | ||||||
| 頻率準度 | 0.1% | ||||||
| 頻率同步範圍 | 可調，±0.5Hz~±5Hz, 預設值：±3Hz | ||||||
| 頻率變化率 | 可調，0.5Hz/S~3Hz/S, 預設值：0.5Hz/S | ||||||
| 波峰因數 | 3:1 | ||||||
| 相位準度 | 120°±0.5° | ||||||
| 系統 | |||||||
| 效率 | 正常模式時 ≥96% ; 電池模式時 ≥96% | ||||||
| 顯示 | LED + 7吋觸控式液晶螢幕 | ||||||
| 認證-安全性 | IEC62040-1, IEC60950-1 | ||||||
| 認證-電磁相容(EMS) | IEC62040-2 ; IEC61000-4-2 (ESD) ; IEC61000-4-3 (RS) ; IEC61000-4-4 (EFT) ; IEC61000-4-5 (Surge) | ||||||
| 防護等級(IP等級) | IP20 | ||||||
| 配置 | USB, RS232, RS485, 乾接點, 防塵濾網 | ||||||
| 選配功能 | SNMP網管卡、AS400 通訊卡、並聯套件、LBS(負載匯流排同步技術)、冷啟動 | ||||||
| 環境條件 | 0-40°C(運行溫度)、-25°C~70°C(存放溫度)、0-95%(濕度, 不凝結) | ||||||
| 外觀 | |||||||
| 尺寸(寬*長*高) mm | 500*864*922 | 500*865*1250 | |||||
| 重量(kg)-內不含電池 | 143 | 155 | 200 | ||||
