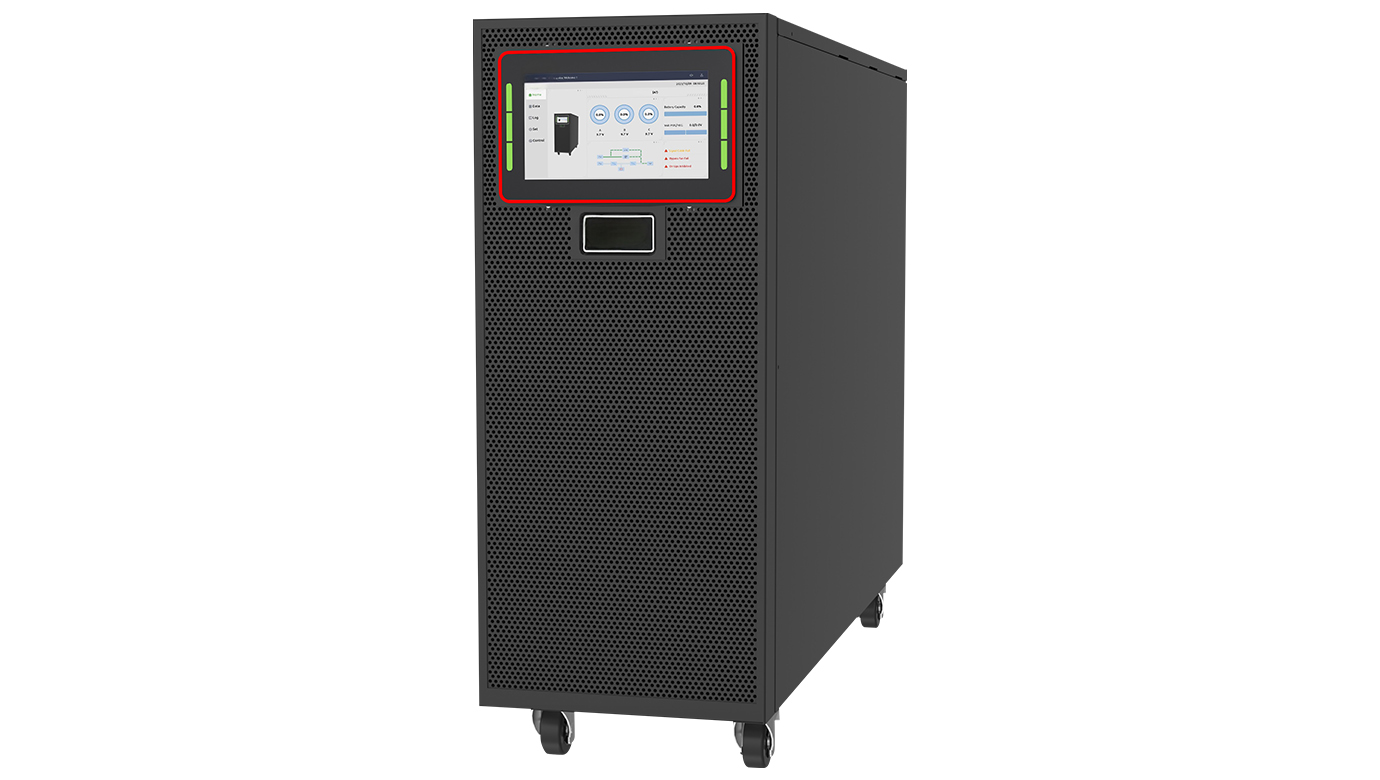

PlusMAX 5 系列
10KVA 至 40KVA (208/120V)
(外接電池機型)
(外接電池機型)
PlusMAX 5系列 10KVA至40KVA UPS為高頻純正弦波設計的在線式不斷電系統，具有卓越的性能，可提供雙重轉換，並採用三相輸入與輸出技術。
不斷電系統將提供完善的電源保護，並有效解決多種電源問題，適用於政府機構以及電信、金融、交通運輸、製造和能源等各種行業。
不斷電系統將提供完善的電源保護，並有效解決多種電源問題，適用於政府機構以及電信、金融、交通運輸、製造和能源等各種行業。
● 具有loT功能的7吋觸控式液晶螢幕。
● 高可靠性和環境適應性。
● 小體積且具高功率密度。
● 高頻設計。
● 高可靠性和環境適應性。
● 小體積且具高功率密度。
● 高頻設計。
| 型號 | PlusMAX 5-10KS | PlusMAX 5-15KS | PlusMAX 5-20KS | PlusMAX 5-30KS | PlusMAX 5-40KS |
| 額定功率 | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA |
| 輸入 | |||||
| 相線 | 三相五線(三相+中性線+保護地線) | ||||
| 額定電壓 | 200/208/220VAC(L-L) | ||||
| 額定頻率 | 50/60Hz | ||||
| 輸入功率因數 | >0.99 | ||||
| 電流總諧波失真(THDi) | THDi<3%(100% 線性電壓) | ||||
| 電壓範圍 | 滿載時166-261VAC(L-L) ; 功率：100%降額至75%(線性降額)時 125-166VAC(L-L) | ||||
| 頻率範圍 | 40-70Hz | ||||
| 電池 | |||||
| 額定電壓 | ±120VDC | ||||
| 電池數量 | 視外接電池數量而定, 20顆 | ||||
| 充電容量 | 20%*輸出功率 | ||||
| 充電準度 | ±1% | ||||
| 旁路 | |||||
| 額定電壓 | 200/208/220VAC(L-L) | ||||
| 電壓範圍 | 範圍：-40%~+25%, 可調(預設值) -20%~+15% | ||||
| 頻率範圍 | 50/60Hz, 可調：±1Hz, ±3Hz, ±5Hz | ||||
| 逆變 | |||||
| 額定電壓 | 200/208/220VAC(L-L) | ||||
| 額定頻率 | 50/60Hz | ||||
| 功率因數 | 1 | ||||
| 電壓準度 | ±1.0% | ||||
| 負載回應 | <5% (20% - 80% -20% 階段負載) | ||||
| 恢復時間 | <20ms (0% - 100% -0% 階段負載) | ||||
| 總電壓諧波失真 | <1% (線性負載), (依照IEC 62040-3標準進行測試)非線性負載 <5% | ||||
| 過載 | 110%, 1小時後轉旁路 ; 125%, 10分鐘後轉旁路 ; 150%, 1分鐘後轉旁路 ; >150%, 200ms後轉旁路 | ||||
| 頻率準度 | 0.1% | ||||
| 頻率同步範圍 | 可調，±0.5Hz~±5Hz, 預設值 ±3Hz | ||||
| 頻率變化率 | 可調，0.5Hz/S~3Hz/S, 預設值 0.5Hz/S | ||||
| 波峰因數 | 3:1 | ||||
| 相位準度 | 120°±0.5° | ||||
| 系統 | |||||
| 效率 | 正常模式時可達 94% | ||||
| 顯示 | LED + 7吋觸控式液晶螢幕 | ||||
| 認證-安全性 | IEC62040-1, IEC60950-1 | ||||
| 認證-電磁相容(EMS) | IEC62040-2; IEC61000-4-2(ESD); IEC61000-4-3(RS); IEC61000-4-4(EFT); IEC61000-4-5(Surge) | ||||
| 防護等級(IP等級) | IP20 | ||||
| 配置 | USB, RS232, RS485, 乾接點, 防塵濾網 | ||||
| 選配功能 | SNMP網管卡、AS400通訊卡、並聯套件、LBS(負載匯流排同步技術)、冷啟動 | ||||
| 環境條件 | 0-40°C(運行溫度)、-25°C~70°C(存放溫度)、0-95%(濕度, 不凝結) | ||||
| 外觀 | |||||
| 尺寸(寬*長*高) mm | 250*530*650 | 250*782*650 | 250*782*650 | ||
| 重量(kg)-不含電池 | 43 | 53 | 85 | ||
