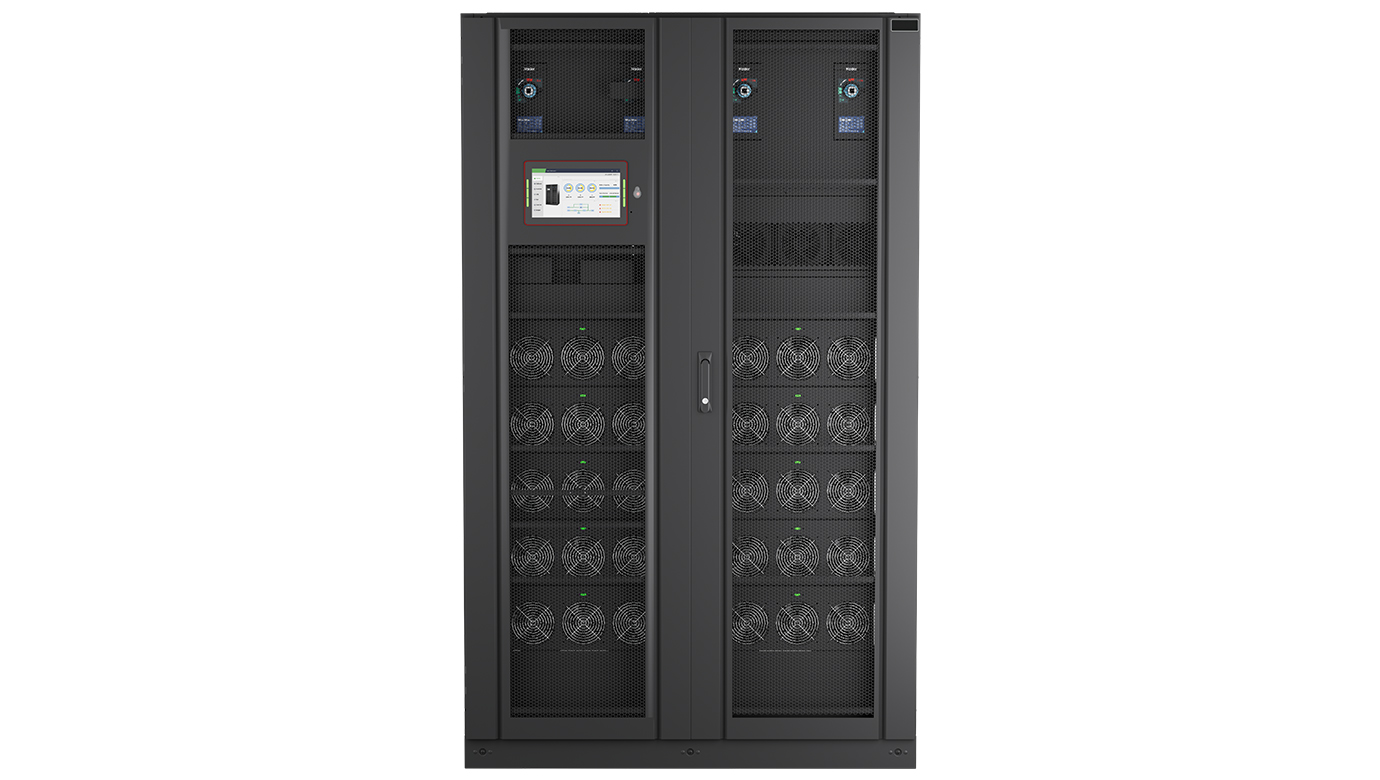

PlusModule 3 系列

200KVA 至 600KVA (380/220V)
(模組化UPS)

PlusModule 3系列為200KVA至600KVA的模組化在線式雙變換不斷電系統，系統全程智能管控充電放電，能有效延長電池壽命。

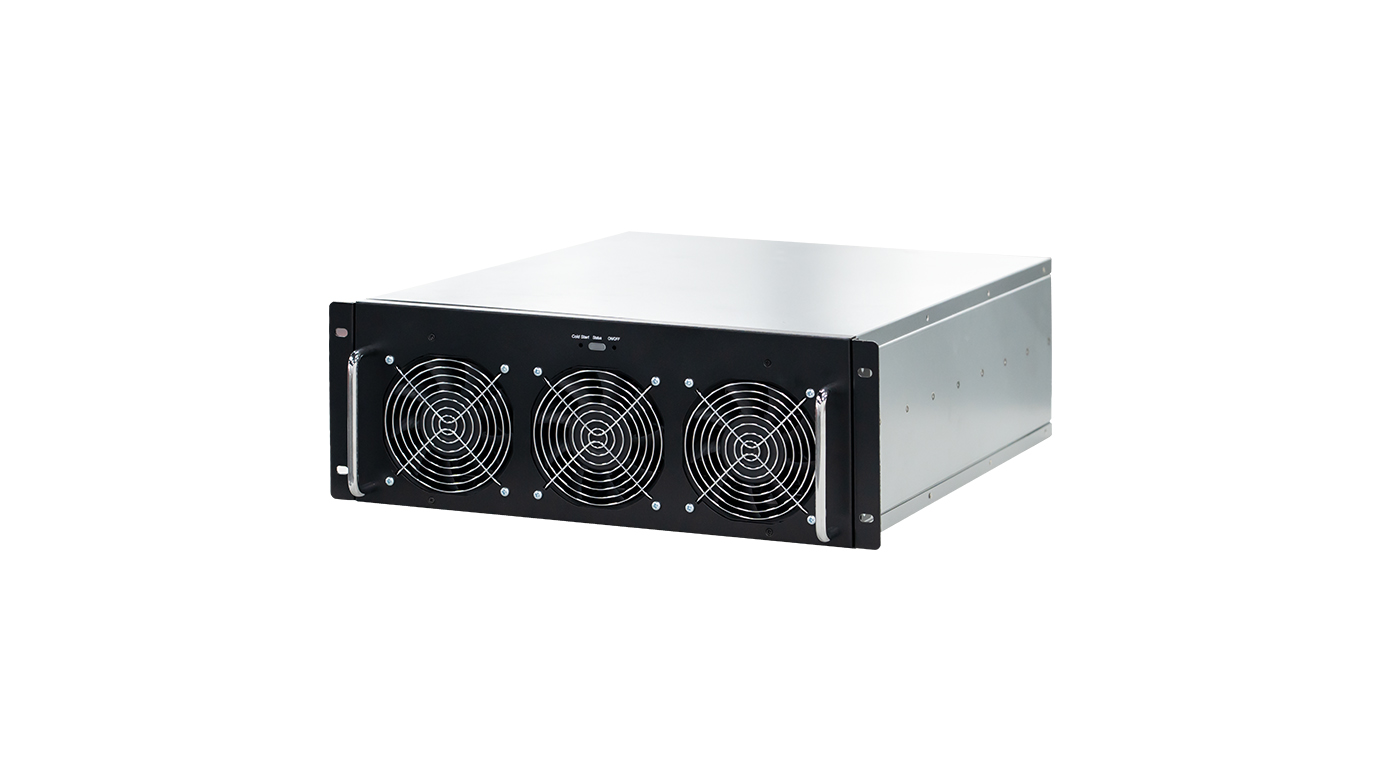

模組化設計，兼容19吋標準機架櫃，能輕鬆整合模組到伺服器機櫃中。具有高可靠性和環境適應性，適合應用於數據中心。

● 智慧系統自我診斷、可詳細記錄故障歷史、擁有大容量的存儲空間可備份歷史記錄。
● 系統最大容量可達1.8MVA是大型數據中心的最佳解決方案。
● 高可靠性與環境適應性，具備元件級別的保護。
● 具備IoT功能的7吋/10吋觸控式液晶螢幕。
● 全方位數位控制，靈活度高且耐用性強。

型號	PlusModule 3-200/50X	PlusModule 3-240/60X	PlusModule 3-300/50X	PlusModule 3-360/60X	PlusModule 3-400/50X	PlusModule 3-480/60X	PlusModule 3-600/50X	PlusModule 3-600/60X
額定功率	200kVA	240kVA	300kVA	360kVA	400kVA	480kVA	600kVA	600kVA
輸入
相線	三相五線(三相+中性線+保護地線)
額定電壓	380/400/415VAC(L-L); 220/230/240VAC(L-N)
額定頻率	50/60Hz
輸入功率因數	>0.99
電流總諧波失真(THDi)	THDi<3% (100% 線性負載)
電壓範圍	滿載時 304~478VAC(L-L) ; 功率：100%降額至75%(線性降額)時 304~228VAC (L-L)
頻率範圍	40-70Hz
電池
額定電壓	±240VDC
充電容量	20% *輸出功率
充電準度	±1%
旁路
額定電壓	380/400/415VAC(L-L)220/230/240VAC(L-N)
電壓範圍	範圍：-40%~+25%, 可調, 預設值 -20%~+15%
過載	125%, 長時間運作 125%~130%, 可持續10分鐘 130%~150%, 可持續1分鐘 > 150%, 300毫秒		110%, 長時間運作 110%~125%, 可持續5分鐘 125%~150%, 可持續1分鐘 > 150%, 1秒
逆變
額定電壓	380/400/415VAC(L-L); 220/230/240VAC(L-N)
額定頻率	50/60Hz
功率因數	1
電壓精度	±1.0%
負載回應	<5% (20% - 80% -20% 階段負載)
恢復時間	<20ms (0% - 100% -0% 階段負載)
總電壓諧波失真	線性負載 <1%, 非線性負載 <5% (依照IEC 62040-3標準進行測試)
過載	110%, 1小時後轉旁路 ; 125%, 10分鐘後轉旁路 ; 150%, 1分鐘後轉旁路 ; >150%, 200ms後轉旁路
頻率準度	0.1%
頻率同步範圍	可調, ±0.5Hz-±5Hz, 預設值 ±3Hz
頻率變化率	可調, 0.5Hz/S-3Hz/S, 預設值 0.5Hz/S
相位準度	120°±0.5°
系統
效率	正常模式 ≥96%, 電池模式 ≥96%
顯示	LED + 7吋觸控式液晶螢幕		LED + 10吋觸控式液晶螢幕
認證-安全性	IEC62040-1, IEC60950-1
認證-電磁相容(EMS)	IEC62040-2; IEC61000-4-2(ESD); IEC61000-4-3(RS); IEC61000-4-4 (EFT); IEC61000-4-5 (Surge)
防護等級(IP等級)	IP20
配置	USB, RS232, RS485, 乾接點, 冷啟動, 防塵濾網
選配功能	SNMP網管卡、AS400通訊卡、並聯套件、SPD(突波保護裝置)、LBS(負載匯流排同步技術)
環境條件	0-40°C(運行溫度) ; -25°C~70°C(存放溫度) ; 0-95%(濕度, 不凝結)
噪音(dB)(一公尺內)	72dB@ 100% 負載, 69dB @ 45% 負載
尺寸
機櫃 (寬長高)mm	60010001600		60010002000				120011002000
模組 (寬長高)mm	442659174
重量
機櫃(kg)	185		248		250		578
模組(kg)	41
單機模組額定容量	50KW	60KW	50KW	60KW	50KW	60KW	50KW	60KW

*本產品規格及功能僅供參考，如有更改，恕不另行通知。
